Module 1 : Initiation

3. Types et éléments de base d'un pc

Ce chapitre présente :

  • les types d'ordinateur

  • puis leurs composants

  • et leurs principales caractéristiques.

3.1. Les types d'ordinateur

Types

On distingue plusieurs familles d'ordinateurs : les pc personnels, les "gros" ordinateurs et les autres types de pc (tablettes, liseuses).

  • a) Les ordinateurs personnels :

Selon ses caractéristiques ils s'utilisent au bureau ou à la maison et peuvent gérer plus spécifiquement du multimédia, des éléments graphiques, des jeux...

Plusieurs tailles : pc de bureau, tout-en-un, portables, ultrabook, netbook...

Les pc de bureau :

Composé d'un boîtier (unité centrale) placé verticalement (tour ou mini-tour) ou horizontalement (desktop ou minipc) et raccordé aux périphériques : écran, clavier, souris, imprimante...

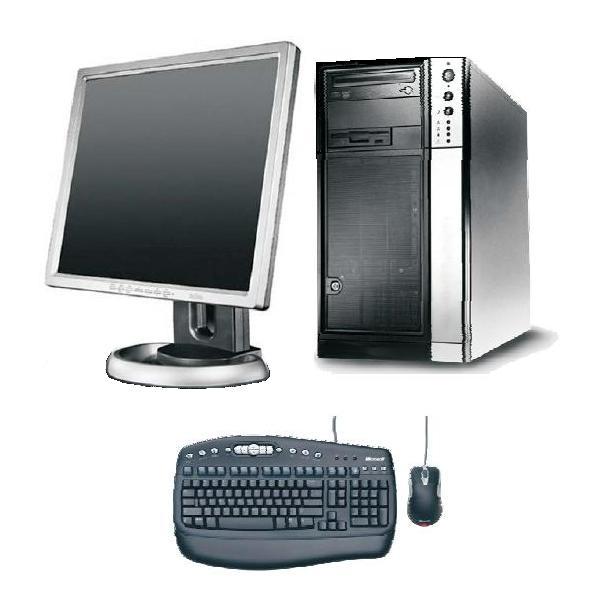

PC de bureau

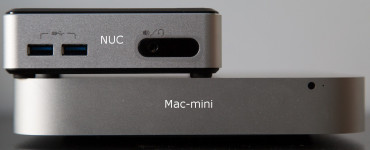

Les mini pc de bureau :

Composé d'un petit boîtier (unité centrale, séparée de l'écran ou fixée au dos d'un moniteur ou d'une TV) et branché aux différents périphériques. Appelé aussi NUC (Next Unit of Computing) ce sont des concentrés des technologies silencieux et ultra-compact qui embarquent des composants d'ordinateur portable ; ils sont souvent personnalisables mais on doit y ajouter de la mémoire vive (RAM), un disque dur pour le stockage (SSD, mSATA, disque dur classique interne ou externe), un module sans fil Bluetooth/Wi-Fi, un clavier, une souris ainsi que l'écran, l'OS et les logiciels évidemment :

NUC et Mac-mini

Les tout-en-un :

Pc de bureau où les éléments de la tour sont incorporés à l'écran (lecteur DVD intégré avec chariot ou avec fente) ; les périphériques habituels sont parfois connectés sans fils : clavier, souris...

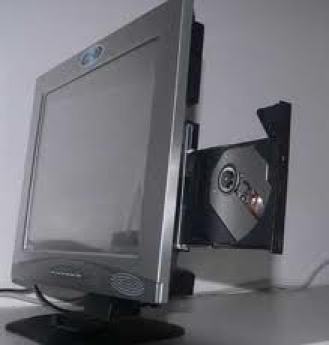

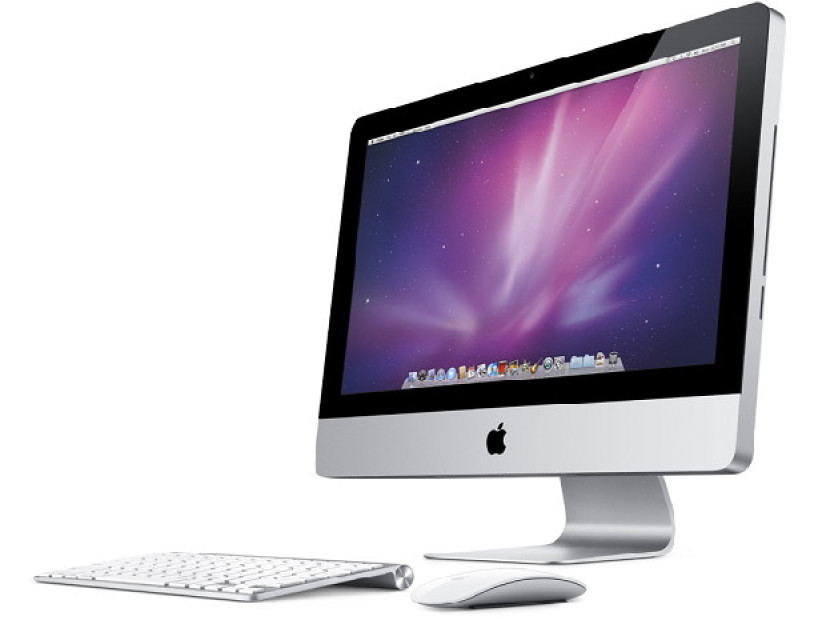

Tout-en-un (21 pouces) Tout-en-un

Les (PC) portables (ou laptop) :

Un boîtier léger et peu encombrant intègre tous les composants : carte mère, écran, clavier, lecteur DVD... Format : A4 ou plus grand.

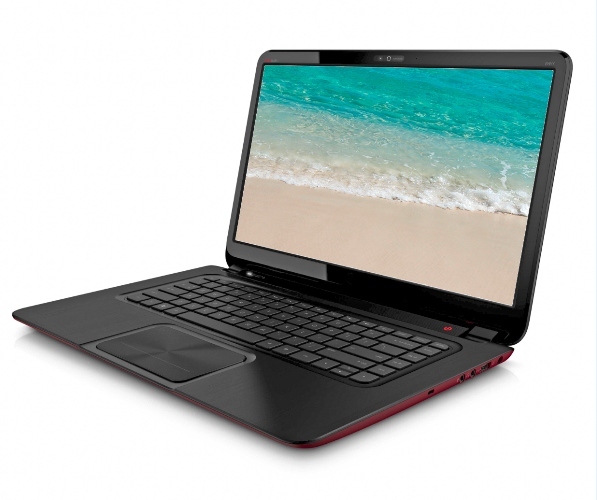

Les ultrabooks :

Ces pc portables, dont le nom a été déposé par Intel en 2007 doivent respecter certains conditions : épaisseur réduite (21 mm pour 14" pouces ou plus, 18 mm pour un 13.3" ou inférieur), poids réduit (généralement moins d'1,5 kg), processeur basse consommation Intel, démarrage instantané (notamment, mais pas obligatoirement, grâce au SSD[1] ou Solid-State Drive), châssis "unibody" (c.-à-d. d'un seul tenant) permettant de loger des batteries plus grosses dans des boîtiers plus petits, autonomie d'au moins 5h, appareil sécurisé à l'aide des technologies spécifiques.

Ultrabook

Les netbooks[2] (ou notebooks ou ultraportables) :

Pc portable encore plus petit (format A5 càd 10 ou 11 pouces, pour pouvoir être transporté et utilisé n'importe où), mais simplifié (sans lecteur DVD...). Dans certains modèles récents, l'écran est tactile et peut se détacher du clavier pour servir de tablette...

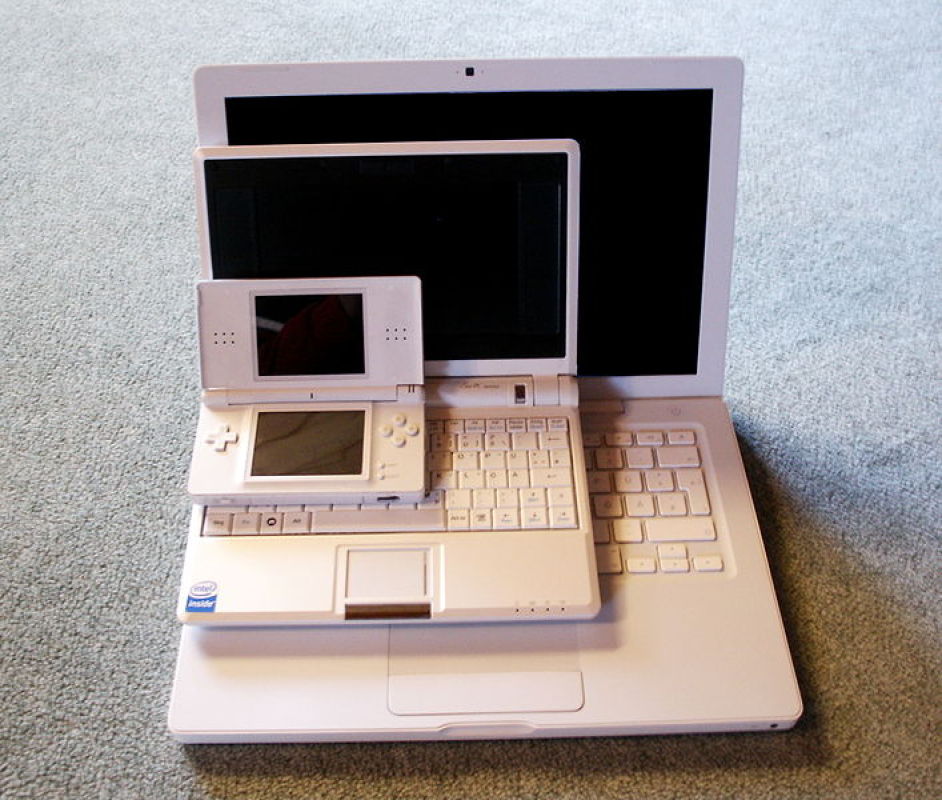

pc portable - netbook - console

Exemples (mots clés : pc+portable+écran+détachable)

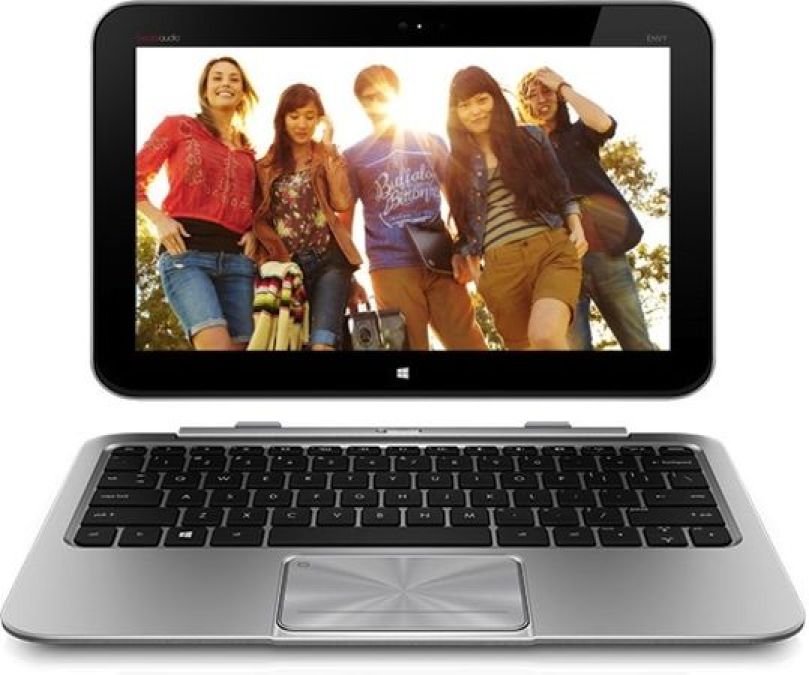

Les tablet PC et les pc hybrides :

Ce sont des ordinateurs portables équipés d'un écran tactile détachable, ou non, du clavier :

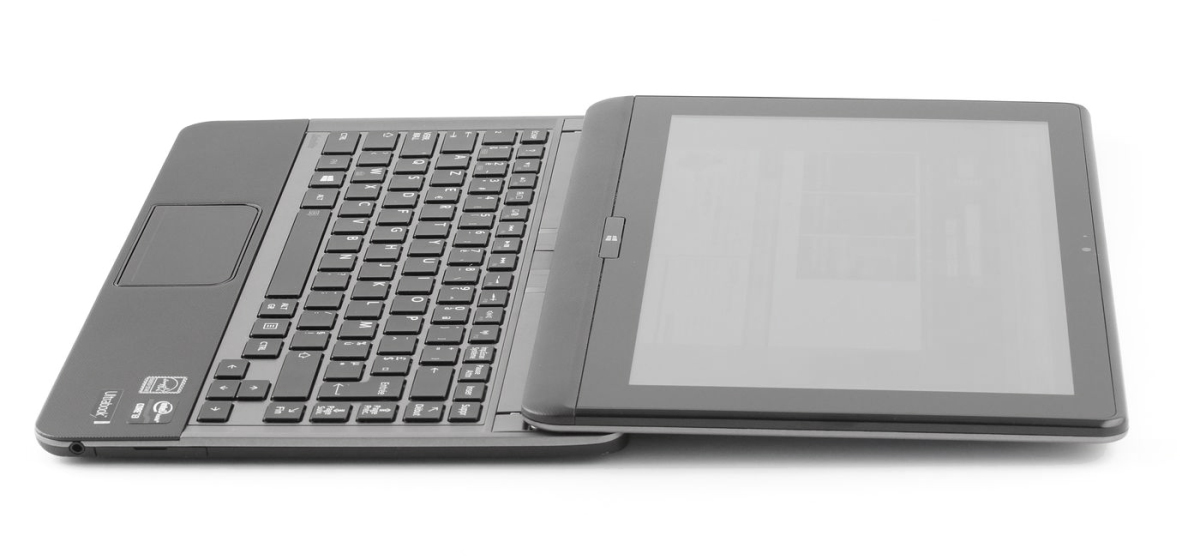

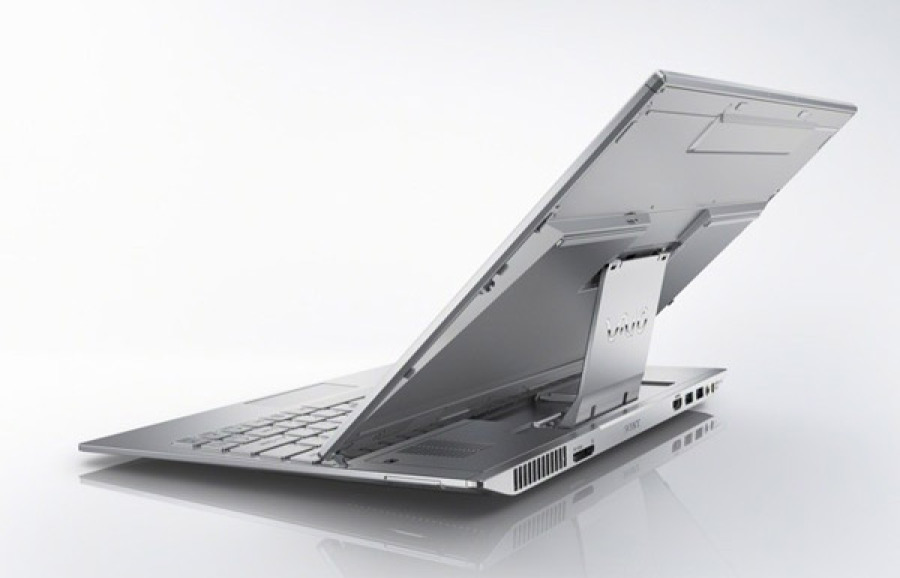

PC et tablette (détachable) PC et tablette (basculante) PC et tablette (glissante)

Ces PC ont souvent des écrans de 11 ou 13" et leurs performances se rapprochent des netbooks et des tablettes.

  • b) Les "gros" ordinateurs :

Les HPC (high performance computing) :

Ce sont des ordinateurs très puissants utilisés pour des calculs lourds ou pour le traitement de données volumineuses : prévisions météo, recherche, modélisation automobile, imagerie médicale...

Les serveurs :

Ils sont d'usage courant dans les entreprises, les institutions, la gestion de réseaux Internet...

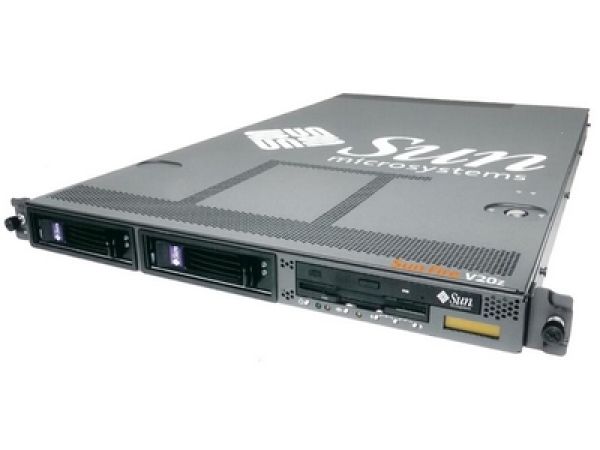

Serveur rack

  • c) Les autres types :

Les tablettes :

Comme un netbook mais plus fin, léger, avec clavier et écran tactile.

Une tablette[3] permet de visionner des documents, des photos, vidéos et livres numériques, d'écouter de la musique mais surtout de surfer sur Internet, jouer à des jeux vidéo, lire la presse, échanger des mails... L'écran est toujours tactile et ne peut être séparé de l'appareil.

Trois grandes familles de système d'exploitation existent principalement :

de gauche à droite : IOS, Androïd, Windows :

Système d'exploitation pour tablettes

Exemples : iPad, iPad mini, Samsung Galaxy Tab, Surface...

Certaines marques permettent l'ajout d'un clavier, d'une station d'accueil pour plus de connections... Voici quelques modèles :

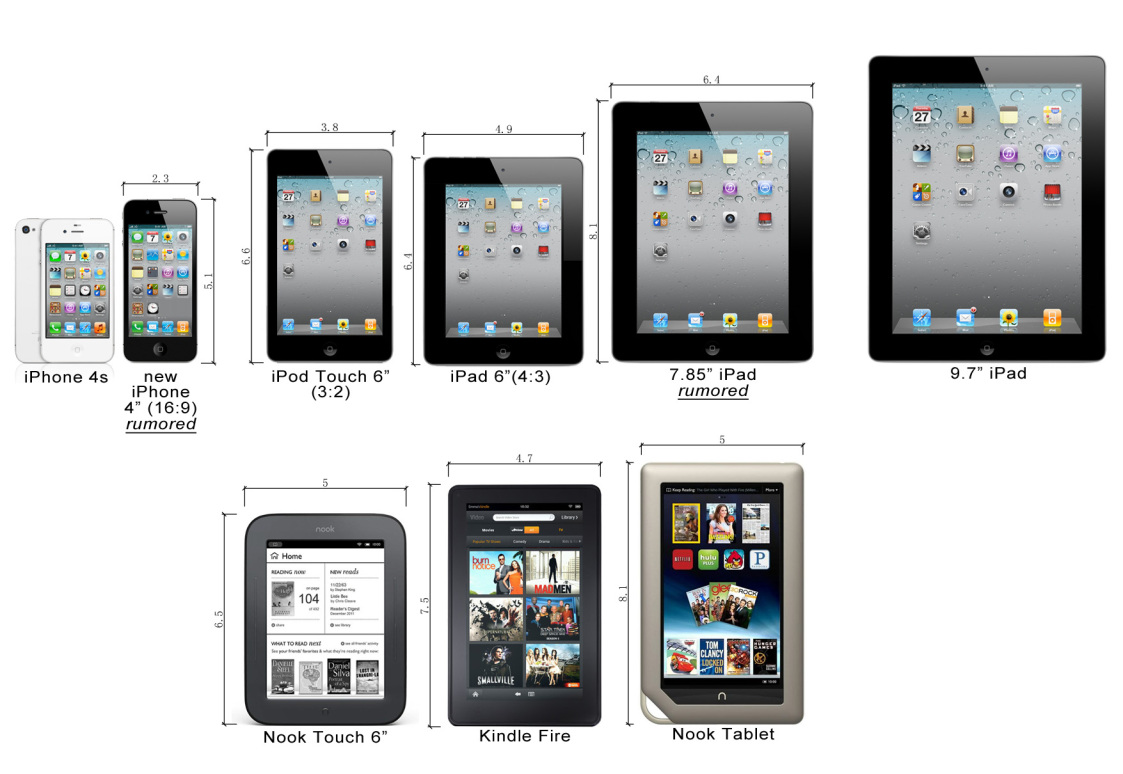

Taille de différents appareils : iphone - ipad - kindle

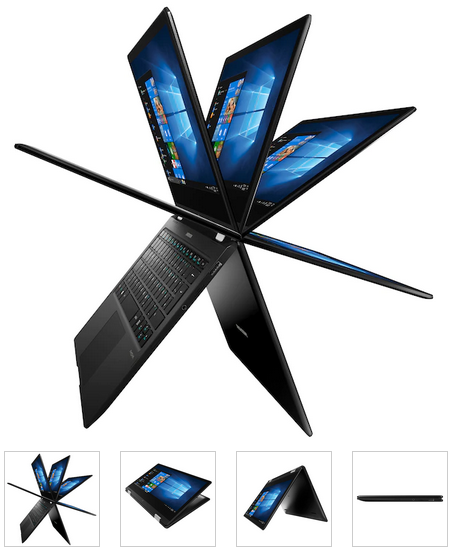

Certains pc portables proposent un mode 360° pour se transformer en tablette :

Pc portable en mode 360°

Les liseuses :

Comme une tablette mais sans clavier, plus léger et plus petit écran.

Une liseuse[4] permet la lecture de documents et de livres numériques ou ebook[5] (même sous le soleil).

Exemples : Kindle, Nook...

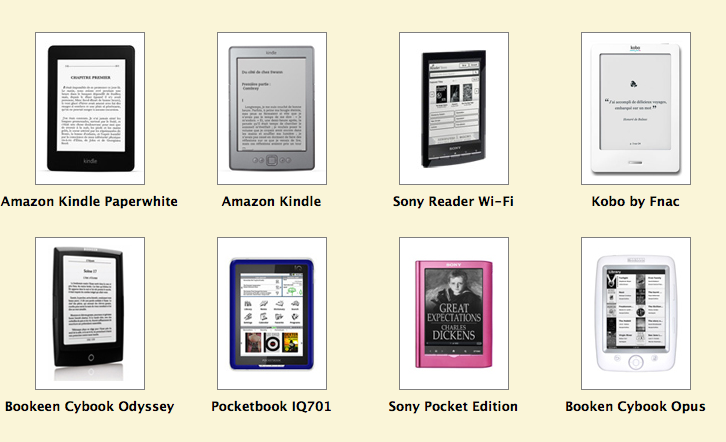

Comparatif de liseuses

Comparatif

Ci-dessous l'évolution récente de l'utilisation des tablettes :

Utilisations d'une tablette

Les smartphones :

Appelés aussi assistant numérique personnel (PDA[6]) les gsm "intelligents" peuvent bien sûr téléphoner mais également :

  • prendre des photos, selfies, scanners, vidéos...

  • surfer sur le net et gérer les mails,

  • vous localiser et vous montrer la route grâce à leur GPS,

  • gérer de nombreuses applications (réseaux sociaux, jeux, calendrier, calculatrice, lecteur de QR-code, des applications bancaires, musicales... mais aussi bureautiques).

Deux grandes familles de système d'exploitation existent principalement :

IOS ou Androïd

  • IOS pour les appareils iPhone

  • Androïd pour tous les autres : Samsung, OnePlus, Huawei, Xiaomi...

Les consoles portables :

PS[7], Xbox, Nintendo...

Ces appareils sont principalement adaptées aux jeux. Elles possèdent souvent un lecteur blu-ray ou DVD ; le clavier est remplacé pour une ou plusieurs manettes de jeux ; l'écran est remplacé par une TV numérique.

Et si on démarrait le pc !

3.2. Les éléments matériels d'un PC (Hardware)

FondamentalLes 5 éléments

En pratique on distingue principalement dans un pc :

  1. L'unité centrale, élément principal contenant le(s) disque(s) dur(s) ou les SSD

  2. Les périphériques d'entrées

  3. Les périphériques de sorties

  4. Les périphériques utilisés à la fois en entrée et en sortie

  5. Les connecteurs ou ports

L'unité centrale (UC)

C'est le boîtier qui contient tous les éléments essentiels de l'ordinateur :

dans un pc de bureau on l'appelle tour ou mini-tour (1) s'il s'agit d'un boîtier vertical, desktop pour un boîtier horizontal ou minipc pour les petits boîtiers :

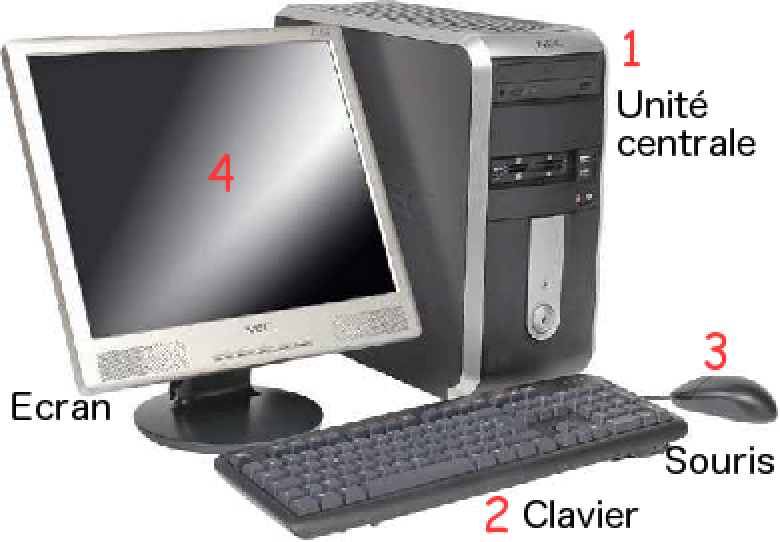

Le matériel ou hardware (pc tour) Pc portable : composants

Pour un pc portable c'est bien sûr la partie qui reste à plat sur le bureau quand on ouvre l'écran.

Que fait l'UC ?

L'unité centrale (1) sert à traiter les données. On distingue  :

  • à l'avant ou sur les côtés latéraux on y trouve les lecteurs (DVD, cartes mémoire...) et certains connecteurs ;

  • à l'arrière la plupart des connecteurs pour les périphériques externes ;

  • à l'intérieur :

  1. la carte-mère[8] : elle connecte tous les composants internes et externes au processeur ;

  2. le processeur (CPU[9]) est le « cerveau » de l'ordinateur : il traite les données et réalise la plupart des calculs, en délègue une partie au processeur de la carte graphique (GPU).

    Sa puissance influence la rapidité du pc : la vitesse des processeurs actuels est exprimée en GigaHertz et varie de 2,7 à plus de 4 GHz, les plus récents contiennent souvent plusieurs coeurs (core), nécessaires pour les systèmes d'exploitation (Windows 7, 8 et 10, Mac OS, Linux).

  3. la carte graphique[10] pour créer à l'écran le bureau, les fenêtres...,

  4. la carte son[11], pour récupérer ou sortir le son

  5. la carte réseau[12] pour vous connecter au modem ou à un autre pc

  6. les autres cartes pour utiliser le Wifi et le Bluetooth... ;

  7. l'alimentation électrique avec un ou des ventilateurs ;

  8. le bouton « Power » ainsi que quelques voyants lumineux et/ou boutons ;

  9. les prises (= ports ou connecteurs), sur les côtés ou à l'avant, pour brancher les périphériques ;

  10. les éléments de stockage qui enregistrent vos programmes et vos documents (textes, images, musiques, vidéos...). Leurs capacités s'expriment en gigabytes ou gigaoctets. On distingue :

  • la mémoire vive : ce sont les barrettes de mémoire ou RAM[13] : elles mémorisent les résultats des calculs et sont vidées quand on éteint le pc ; plus elle est importante, plus l'ordinateur travaille facilement et rapidement et plus il peut gérer des tâches différentes (dans les pc actuels on met de 8 à 32 Go) ;

  • les mémoires définitives qui conservent les données après l'arrêt du pc : différents types existent :

- le disque dur[14] : mémoire de masse magnétique qui stocke données et programmes. Les disques durs actuels peuvent avoir des capacités de stockage de plus de 1 To/Tb (= 1000 Go/Gb), ce qui permet d'enregistrer un grand nombre de photos ou de films... ; vous pouvez utiliser un disque dur externe (pour garder une copie de vos données) ou un NAS (boîtier avec plusieurs disques durs pour conserver de grandes quantités de données) ;

- le disque SSD[1] ou mémoire flash[15] : la baisse du prix des SSD permet de les intégrer aux disques durs pour les rendre plus rapides au démarrage ;

- le disque dur hybride[16] (ou SSHD) associe un disque dur habituel (par ex 1 To) et un disque SSD ( par ex 256 Go) ;

- les lecteurs/graveurs de disques optiques : CD-ROM[17], de DVD et de BD (Blue-ray Disc[18]) : les CD sont utilisés pour la musique, les DVD et BD pour la plupart des logiciels et des produits multimédias (vidéos, jeux...) ; on distingue les disques non inscriptibles (CD), inscriptibles une fois (CD-R) et ré-inscriptibles (CD-RW[19]) ; dans les DVD on distingue les DVD-Rom[20] (non inscriptibles), les DVD-R, inscriptibles une fois et les DVD-RW[21] ré-inscriptibles  ; certains DVD-R ou RW peuvent être gravés sur 2 couches (ou DL pour double layer) ; les BD servent principalement à conserver des films en très haute qualité ; il existe aussi des BD-R et RE ; en pratique on utilise des lecteurs/graveurs multi-formats pour les CD et DVD et des lecteurs BD pour lire/graver tous les formats.

- les disques amovibles (clés USB, de 1 à 512 Go et même plus et faciles à utiliser, cartes mémoire (SD, micro-SD, MS, XD...) utilisées dans les appareils photos, caméras, smartphones, tablettes... mais nécessitant un lecteur de carte ou un emplacement sur le pc pour être lues ; à défaut il faudra brancher directement le lecteur sur le pc, avec un câble USB.

NB :

- quelques anciens supports : lecteur de disquettes[22], lecteurs ZIP, Iomega... (« super-disquette »), lecteurs à bandes magnétiques...

- le cloud[23] est un système de stockage sur Internet, sur des disques durs de serveurs.

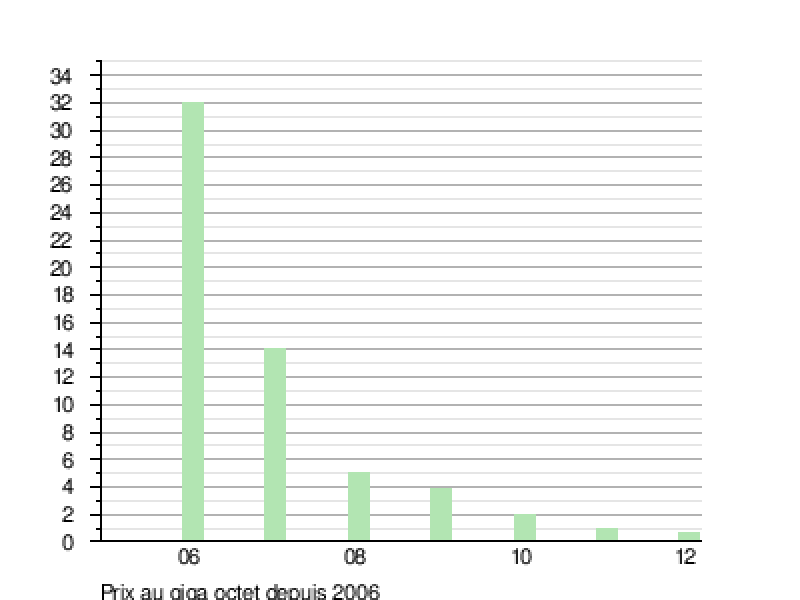

Évolution des prix des mémoires flash :

Graphique : évolution du prix d'une mémoire SSD (euros par gigaoctet)

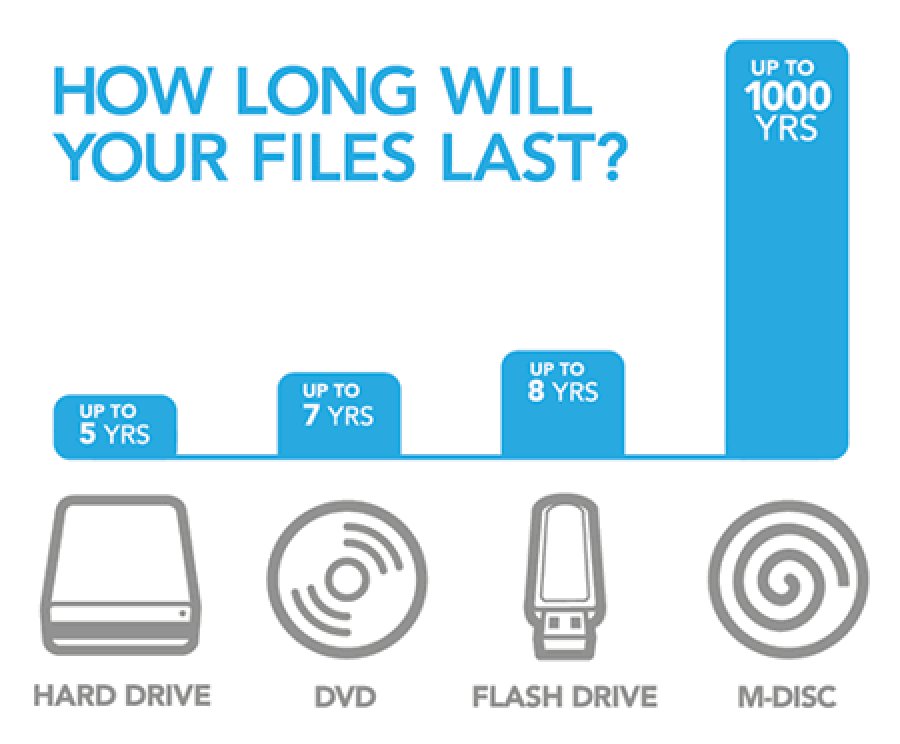

Durée de vie des données enregistrées :

Durée de vie des données enregistrées

NB : M-Disc est un nouveau disque optique, conçu pour durer très longtemps car les données sont gravées par un laser bien plus puissant que celui des graveurs classiques. M-Disc existe maintenant dans 3 formats : DVD (4,7 Go), Blu-ray (25 Go et 100 Go). Ces disques sont lisibles sur n'importe quel lecteur DVD ou lecteur Blu-ray et sont bien sûr non-réinscriptibles. Le graveur et les disques sont spécifiques. Source : http://www.mdisc.com/

3.3. Les périphériques

a) Les périphériques externes (pc de bureau)

En dehors de l'unité centrale (tour) on trouve les périphériques d'entrée et de sortie :

  • Exemple de tour :

Périphériques externes (pc de bureau)

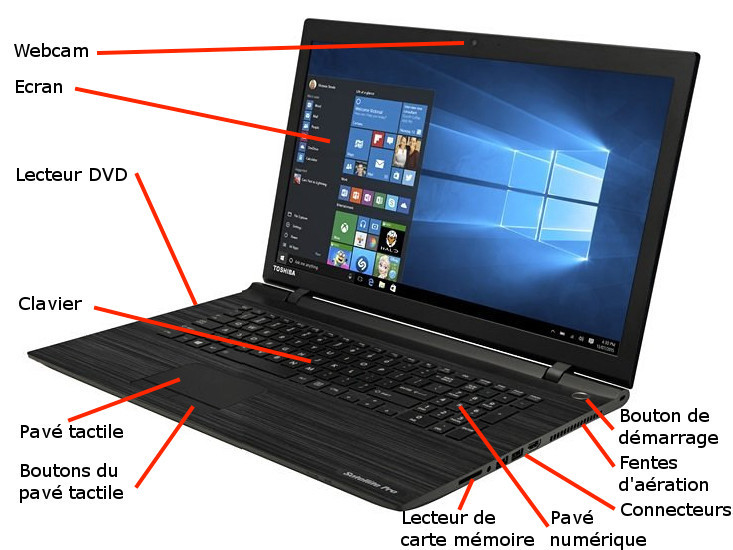

  • Exemple de pc portable :

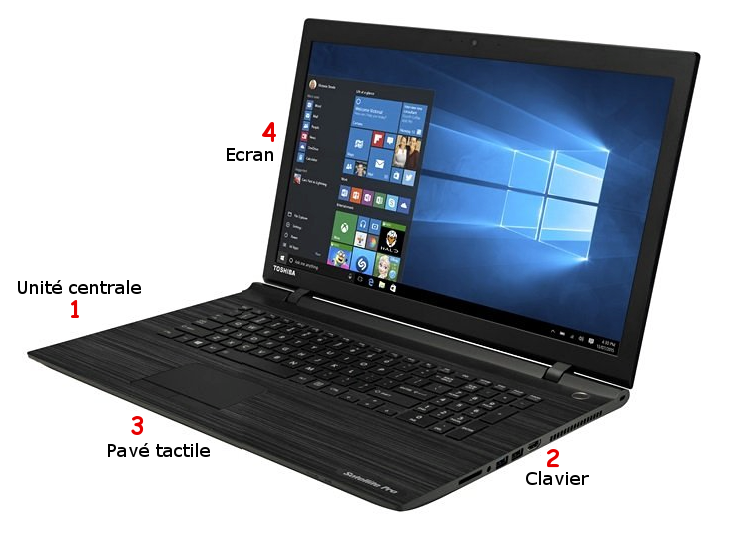

PC portable

b) Les périphériques internes (pc de bureau)

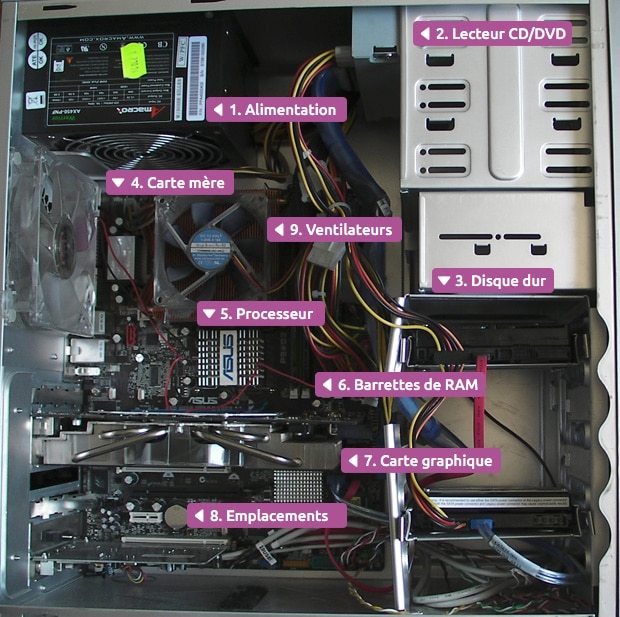

Dans la tour, on retrouve les composants suivants :

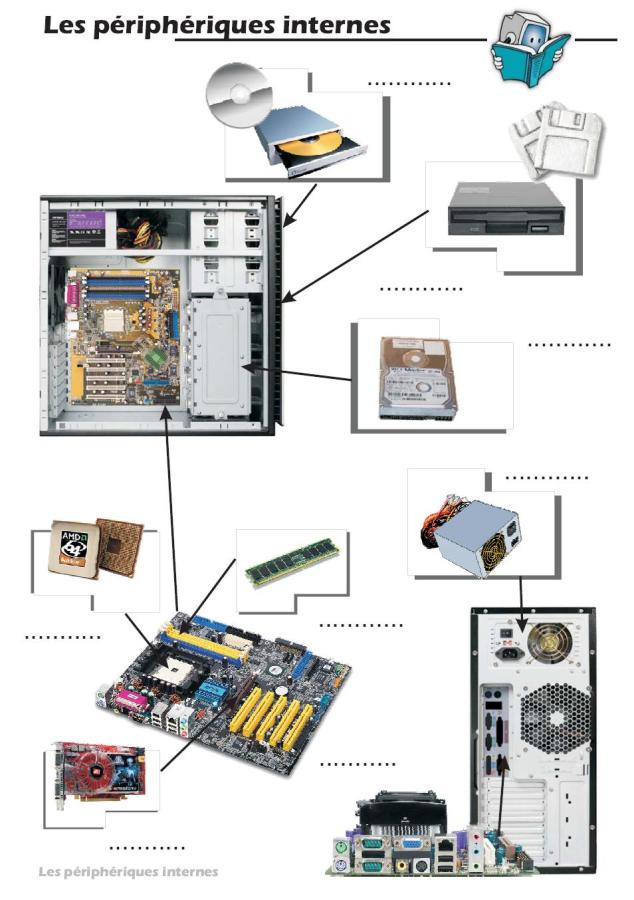

Périphériques internes (pc de bureau) : retrouvez les nomsou PC portable : intérieur

c) Les périphériques externes (pc portable)

Les mêmes périphériques d'entrée et de sortie peuvent se brancher au pc portable : souris, clavier, imprimante, routeur, APN, ampli pour HP...

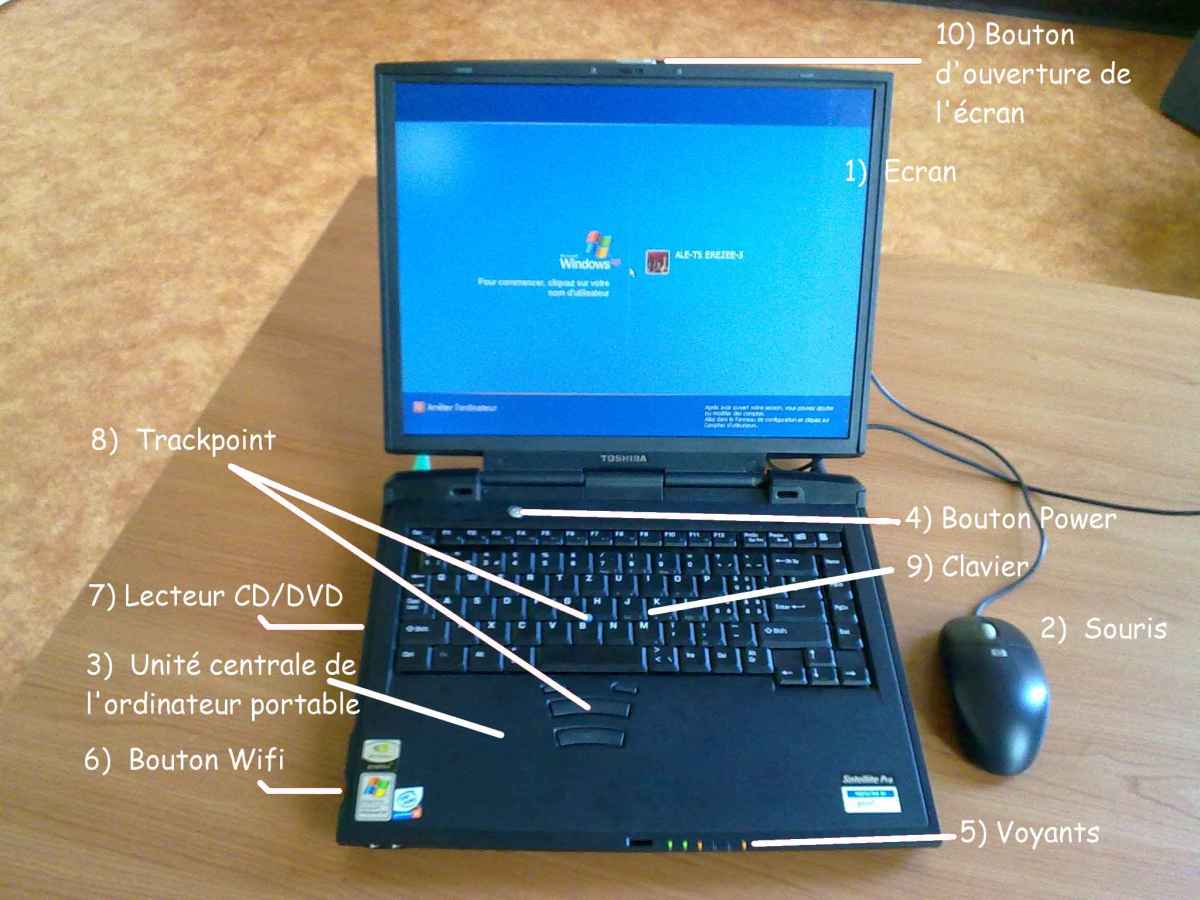

Pc portable Toshiba et souris (périphérique externe)

d) Les périphériques internes (pc portable et mini-pc)

Dans le pc portable, on retrouve certains composants plus spécifiques :

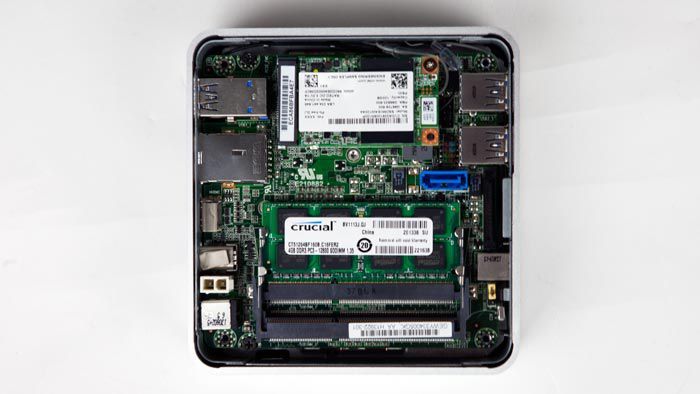

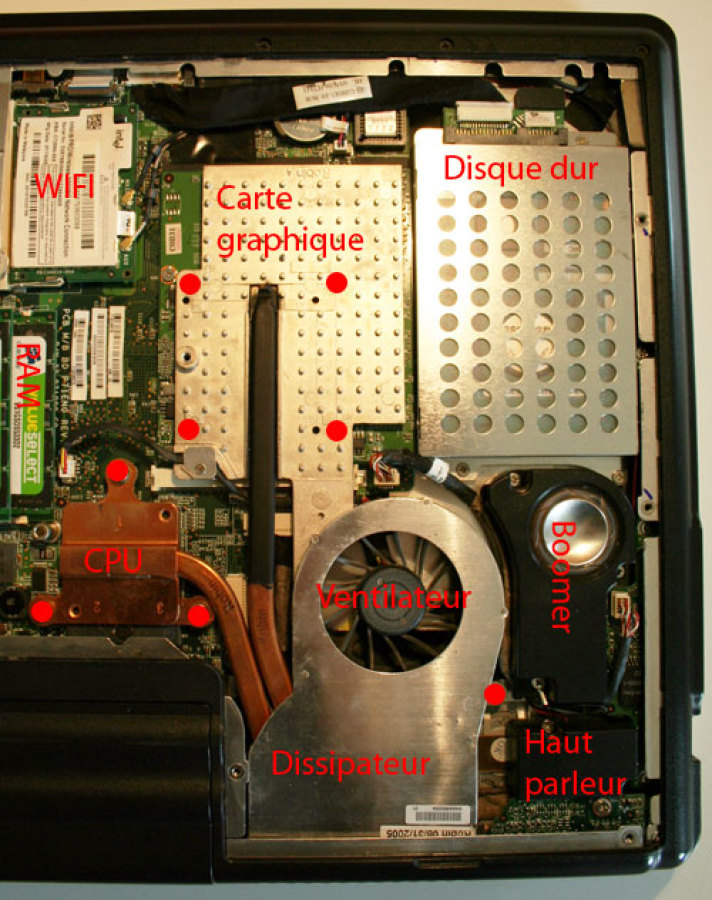

Périphériques internes d'un pc portable NUC : intérieur

e) Les supports de stockage externes :

Disques durs externes, clés USB[24], mémoires-flash[15], cartes mémoire[25] :

tous permettent de transférer des données d'un pc à un autre et de conserver des données (sauvegarde...).

ComplémentEn savoir plus

Consulter le lexique wikipedia (cliquer sur ce lien à gauche ou sur le bouton en haut "Outils transverses").

3.4. Fonctions des périphériques

a) Les périphériques d'entrée

a1) Le clavier[26]

C'est un élément indispensable pour communiquer avec le pc : il est composé de plusieurs parties :

  • le pavé alphanumérique (1 à 9 et 13) : touches alphabétiques et touches 1 à 9 (à gauche les 5 lignes du bas, zone bleue), comme une machine à écrire ;

  • le pavé numérique, comme une calculatrice (11) ; actif si le voyant « Num » est allumé, sinon l'activer avec la touche « Verr Num » ;

  • les touches de fonctions F1 à F12 pour accéder à des commandes spécifiques (16, zone orange) ;

  • le pavé directionnel : touches de mouvements : déplacer le curseur... (10, touches vertes)

  • le pavé multimédia, sur tous les certains claviers seulement (14 et 15)

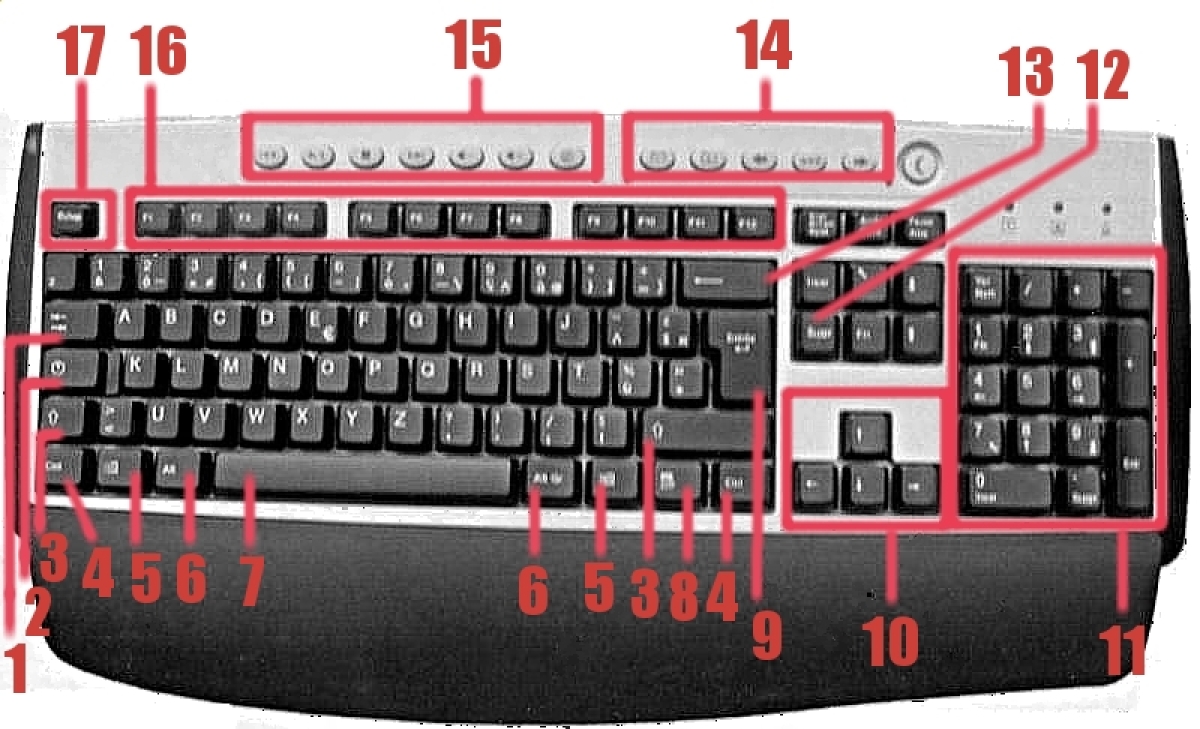

Clavier de bureau

Représentation des différentes zones du clavier :

Clavier d'un pc portable : zones de touches principales

a2) La souris[27] :

Outil essentiel pour effectuer beaucoup d'opérations comme sélectionner ou déplacer un objet, du texte, démarrer une application...

Une souris est composée de plusieurs boutons :

le bouton gauche, le bouton droit et une roulette (ou molette) qui tourne dans 2 ou 4 sens afin de pouvoir, par exemple, parcourir un document sans devoir à chaque fois « cliquer » ;

La souris est symbolisée à l'écran par un pointeur (généralement une flèche) qui suit ses mouvements ; attention de ne pas confondre avec le curseur (barre clignotante dans Word...).

a3) Les écrans tactiles (touch screen) :

Élément indispensable d'une tablette, d'un smartphone mais aussi des caisses enregistreuses, des consoles de jeux, des GPS... L'écran gère à la fois l'affichage et le pointage en remplaçant la souris par le doigt ou un stylet, afin de sélectionner certaines de ses zones par contact. Cela permet de réduire le nombre de périphériques et offre un confort pour ces appareils.

a4) Les autres périphériques d'entrée :

- touchpad[28] ou pavé tactile (remplace la souris sur les pc portables)

- tablette graphique (pour signatures...)

- stylet : en forme de crayon effectuer divers gestes sur un écran tactile (trait, déplacement, pointage...)

- pavé numérique, microphone, joystick, kinect, scanner[29], scanner à empreinte digitale, webcam[30], appareil photo, caméra, GSM, tableau blanc interactif, boîtier de vote interactif, photocopieur multifonctions, scanner 3D...

Sur internet vous trouverez aisément de nombreux comparatifs ainsi que les possibilités des modèles actuels, de même que les nouveautés.

b) Les périphériques de sortie

b1) L'écran ou [31]moniteur[31] : affiche le bureau et tout ce que vous pouvez y voir :

  • la taille de l'écran est donnée par sa diagonale exprimée en pouces (1 pouce = 2,54cm) : par ex :

- 11,6 pouces (= 29,5 cm) : tablette, netbook

- 15,6 pouces (= 39,6 cm) : ultrabook

- 17 pouces (= 43 cm) : pc de bureau

- 24 (= 61 cm) ou 27 pouces (= 68 cm) : pc multimédia (utilisé pour le graphisme)

  • on utilise en plus la définition de l'écran, exprimée en pixels : ex : 1920 x 1080 pixels... (en savoir plus...).

Différentes tailles d'écrans (source : Test-Achat mars 2013)

  • Certains écrans intègrent aussi des hauts-parleurs, des ports usb... ;

    quelques boutons permettent de régler luminosité, contraste...

  • Conseil : lire avec attention les messages des boîtes de dialogue vous évitera des désagréments car le pc ne décide pas et ne fait que suivre vos instructions.

Pour les réglages de contraste, luminosité... l'écran possède quelques boutons mais le clavier peut les permettre aussi. NB : bien lire tous les messages des différentes boîtes de dialogue car le pc ne décide jamais des opérations à effectuer, il ne fait que suivre les instructions et demande parfois de confirmer ou de choisir une des options proposées.

b2) L'imprimante :

  • mono ou multifonctions (scanner, photocopieuse, lecteurs de carte mémoire, visionneuse de photos, imprimante DVD), laser ou à jet d'encre :

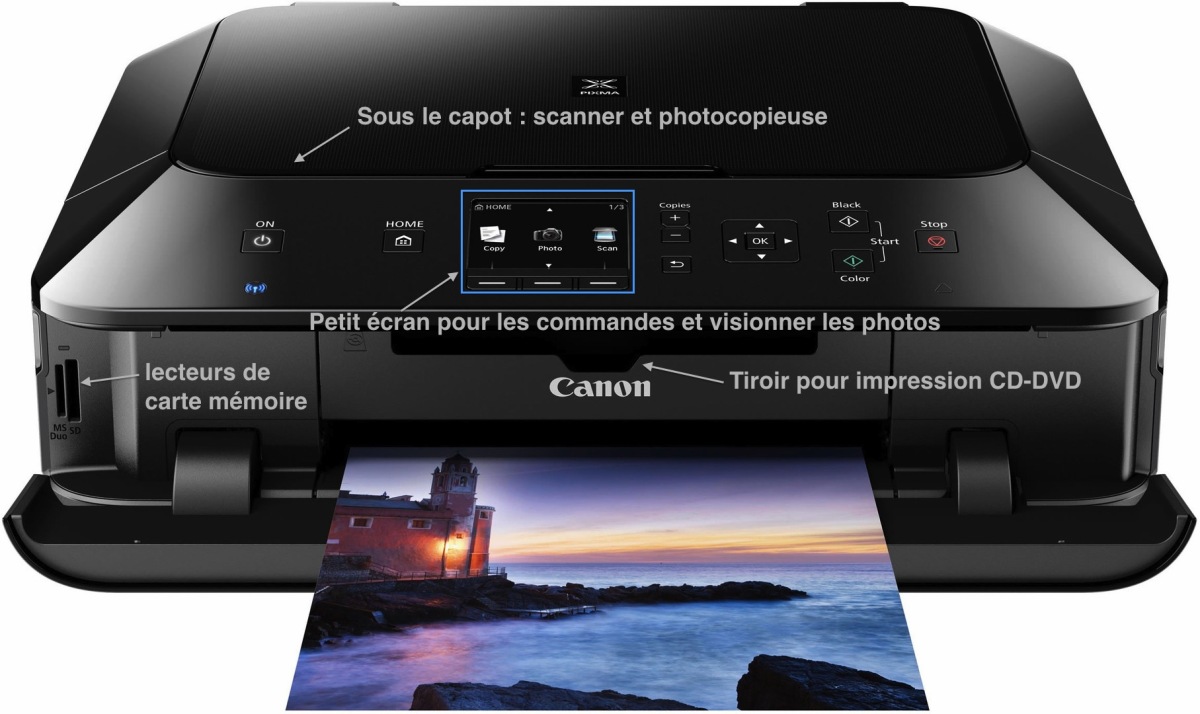

    Imprimante multifonctions à jet d'encre (couleur)

b3) Les haut-parleurs :

Intégrés ou non au boîtier, reliés par fil, wifi, bluetooth...

b4) Autres périphériques de sortie :

photocopieur multifonctions, vidéoprojecteur, visualiseur, imprimante 3D, graveur-laser...

Chacun de ces périphériques transmet des informations à l'utilisateur.

Ils possèdent souvent aussi un bouton « Power ».

c) Les périphériques utilisés à la fois comme entrée et sortie

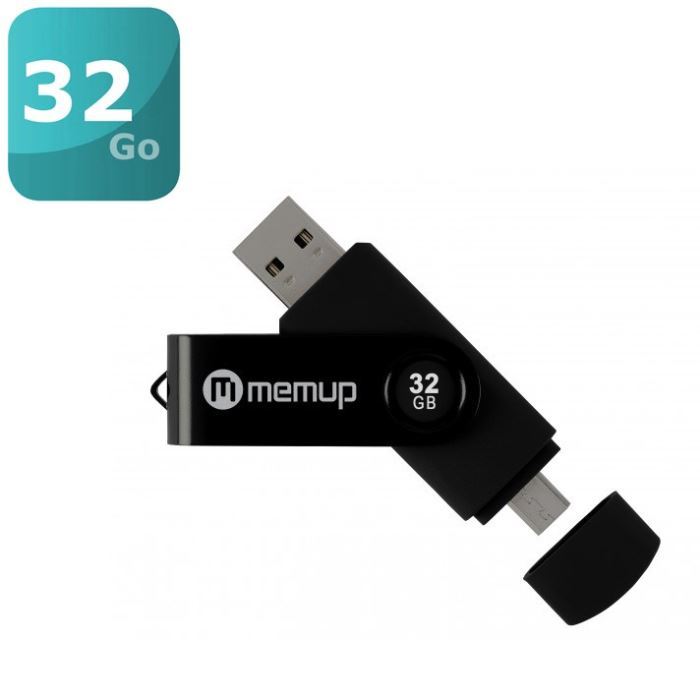

  • Clé USB[24] (mémoire flash définitive mais facilement amovible)

    Clé-USB

  • Cartes-mémoire (pour photos, vidéos... via un lecteur de carte externe ou intégré à votre pc)

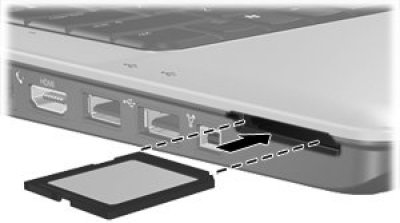

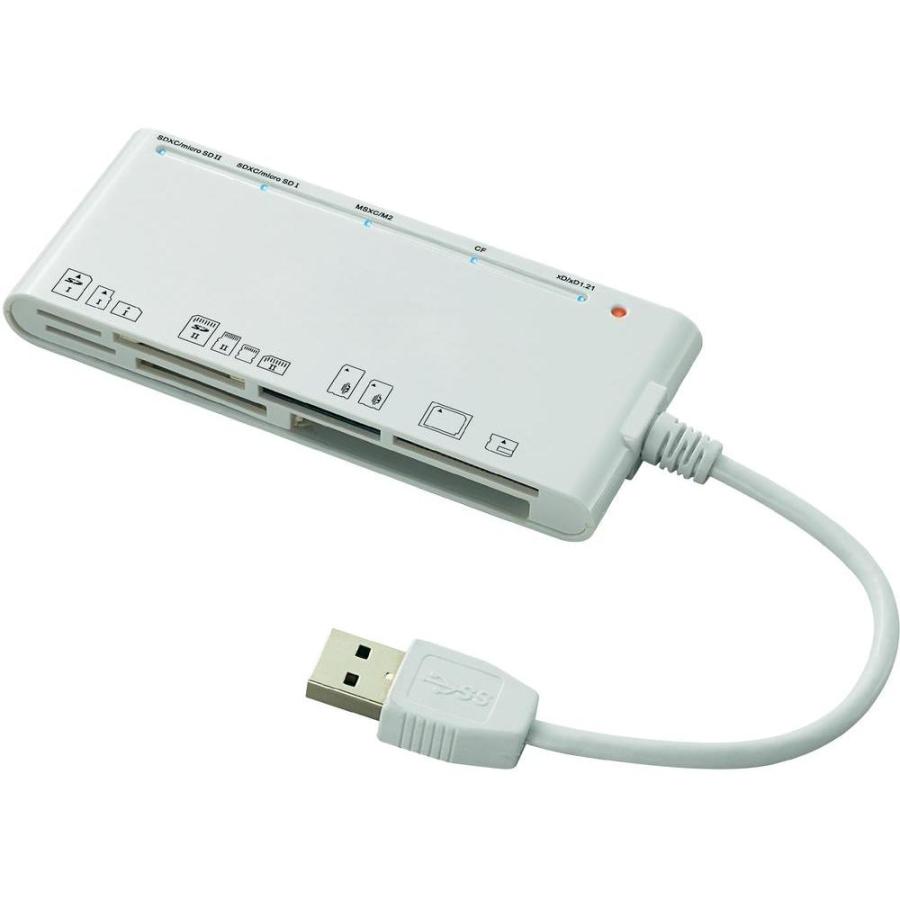

    Lecteur de carte mémoire (carte SD...) Lecteur multicarte (carte-mémoire usb)

3.5. Les ports ou connecteurs

Les connecteurs

Appelés aussi ports[35] (USB[36], HDMI[37], FireWire[38], audio, vidéo[39], DVI, SD, LAN[40]...), ce sont les prises pour brancher l'unité centrale aux périphériques externes et permettre ainsi le transfert des données.

Les ports USB sont plug&play[41], càd qu'on peut les brancher "à chaud" sans éteindre le pc.

Quelques branchements habituels :

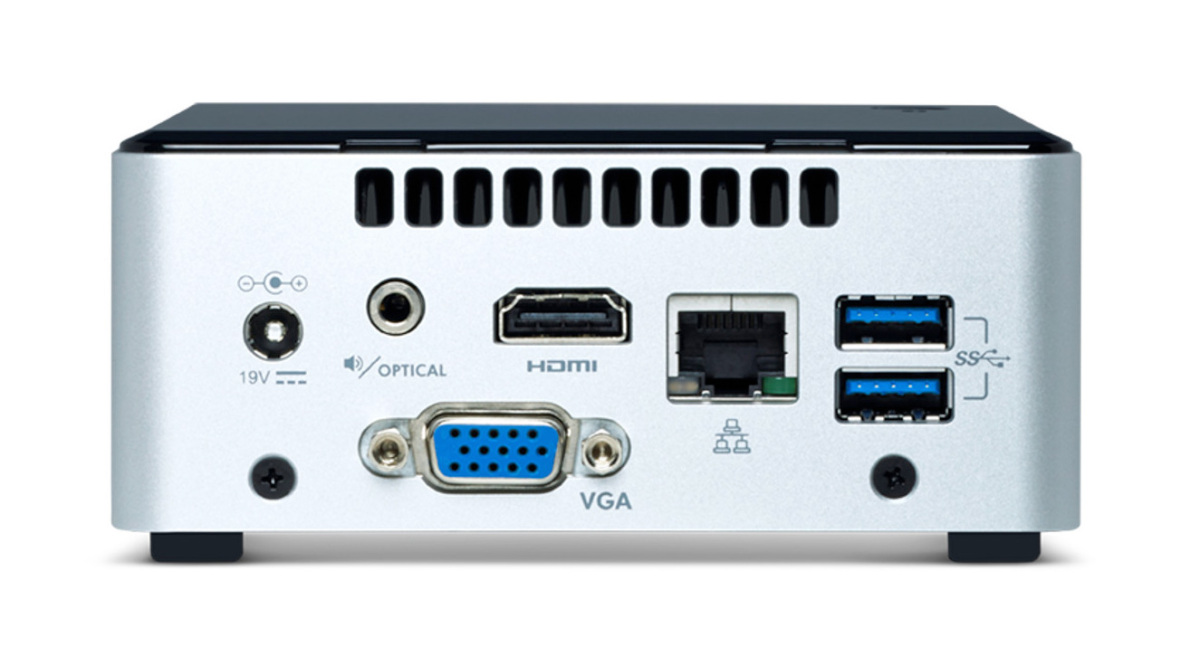

Connecteurs (pc de bureau) NUC : connectique arrière

Les ports USB permettent de transférer les données mais sont également devenu un moyen d'alimenter les périphériques ou une tablette.

Les ports USB se reconnaissent à leur icône et à la couleur de l'intérieur du connecteur :

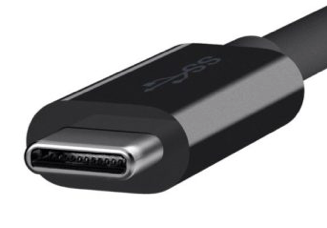

Icône USB(USB) USB-C (USB-C)

Ils peuvent avoir différentes formes et différentes vitesses de transfert :

USB-C : vitesse de transfert jusqu'à 10 Gb/s en USB 3.1 ou 40 Gb/s en Thunderbolt 3

USB 3.1 : vitesse de transfert théorique de 1,2 Go/s

USB 3.0 ou SuperSpeed : vitesse de transfert réelle 600 Mo/s (languette bleue)

USB 2.0 ou high speed : vitesse de transfert de 60 Mo/s (languette noire)

USB 1.1 ou full spedd : vitesse de transfert de 1.5 Mo/s (languette blanche)

USB 1.0 ou low speed : vitesse de transfert de 0,15 Mo/s (languette blanche)

Pour mieux comprendre, voici les temps de transfert pour un film HD de 25 Go :

USB-C : quelques secondes

USB 3.0 : 70 secondes

USB 2.0 : 13.9 minutes

USB 1.0 : 9.3 heures

La compatibilité ascendante des prises et câbles avec les versions précédentes est assurée, c'est à dire qu'un port USB 3.0 convient pour une clé USB 1.0, 2.0 et 3.0.

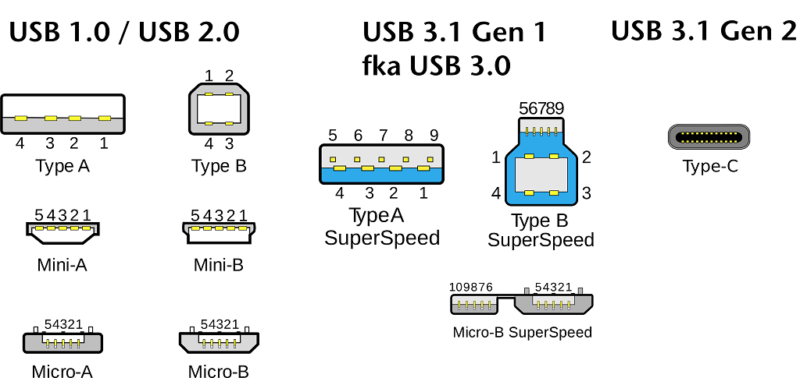

Quelques types de connecteurs, de gauche à droite :

micro mâle, mini mâle, B mâle, A femelle et A mâle :

Ports USB

Connecteurs USB

NB :

  • Certains ports ont une languette rouge pour signaler une puissance électrique disponible supérieure, appropriée au chargement rapide de petits appareils y compris (à condition de le paramétrer dans le BIOS ou l'UEFI) lorsque l'ordinateur est éteint ;

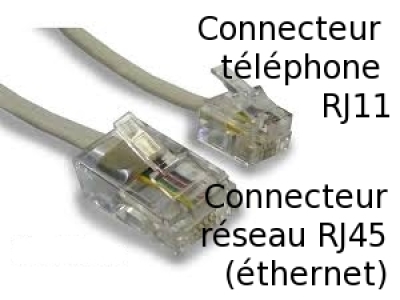

  • Ne pas confondre le port USB avec le port réseau (LAN) : même largeur mais pas la même hauteur ;

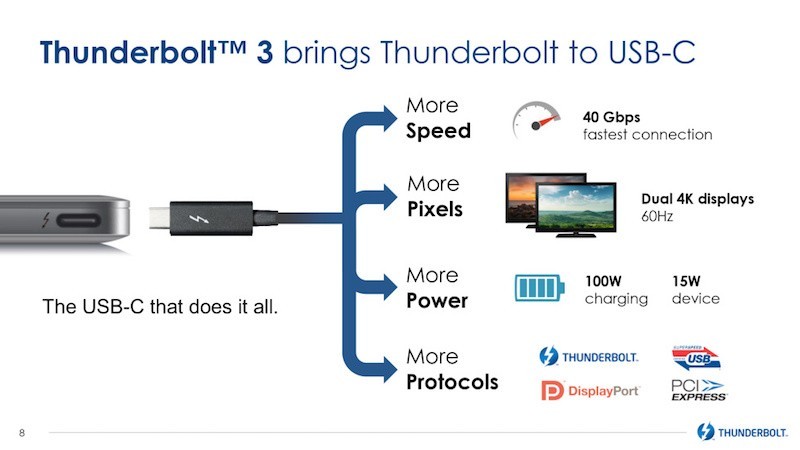

  • Il existe aussi les ports USB-C ou Thunderbolt™ :

- de type 1 : 10 Go/s

- de type 2 : 20 Go/s

- de type 3 : 40 Go/s : soit 8 fois plus rapide que la connexion USB 3.0 et 4 fois plus de bande passante vidéo que le protocole HDMI 1.4 mais aussi plus polyvalente :

Connecteur Thunderbolt-3Photo connecteur USB-C

Les ports HDMI destinés aux données vidéos :

Ports HDMI Icone_HDMI

NB : Les ports mini-HDMI existent aussi.

Les ports pour cartes mémoire :

Lecteur de carte interne2 Lecteur de carte-mémoire pour une imprimante

Les connexions pour les réseaux Internet et téléphonique :

Port téléphone et réseau

  1. SSD

    Parallèlement aux disques durs mécaniques, de nouveaux disques durs basés sur la technologie SSD (pour Solid-State Drive) sont apparus depuis quelques années : ces disques durs SSD utilisent des composants électroniques de type mémoires flash pour stocker les données : cette mémoire est comparable à la RAM mais différente car les données restent inscrites dans le disque dur même si on éteint l'ordinateur, exactement comme une clé USB ou la carte mémoire d'un appareil photo numérique.

    Avantages : pas de partie mécanique mobile, meilleure résistance aux chocs, moins de bruit, accès aux données plus rapide, moindre consommation électrique, plus légers, plus silencieux et moins fragiles.

    Inconvénients : leur prix est actuellement très supérieur (en moyenne 256 Go en SSD coûtent le même prix que 2 To en mécanique).

    Type de SSD : deux puces différentes sur les SSD : MLC (grand public, moins chère mais moins performante) et SLC (professionnelle, plus chère et de meilleure qualité, donc conseillée). Ppour les puces MLC, nombre d'écritures sur une même zone du disque limité.

    À moyen voire court terme, les SSD remplaceront sans doute les disques durs dans les machines grand public. On parle d'une future norme mSATA pour uniformiser et assurer la compatibilité des modèles entre fabricants.

    Capacités actuelles : jusqu'à 2 To.

  2. Netbook

    Un netbook est un ordinateur de très petite taille, aux performances plus faibles qu'un ultraportable classique, et vendu à bas prix. Les modèles sans disque dur (càd avec mémoire flash ou SSD) sont particulièrement adaptés à une utilisation sans risque dans les moyens de transport.

    Source : wikipédia, 2013

  3. Tablette tactile

    Une tablette tactile, tablette électronique, ardoise électronique ou bien encore tablette numérique est un ordinateur portable en forme de tablette ayant pour principale interface un écran tactile et qui intègre plusieurs applications qui cohabitent grâce à l'intégration d'un système d'exploitation sur le même principe qu'un ordinateur. Elle permet d'accéder à des contenus multimédias tels que la télévision, la navigation sur le Web, la consultation et l'envoi de courrier électronique, l'agenda, le calendrier etc... Il est possible d'installer des applications supplémentaires depuis une boutique d'applications en ligne. En quelque sorte, la tablette tactile est un intermédiaire entre l'ordinateur portable et le smartphone.

    Source : wikipédia, 2013

  4. Liseuse

    Appareil mobile conçu principalement pour lire des livres numériques. L'appareil est doté d'un écran pour la lecture et doit permettre le stockage des publications numériques afin de se confectionner sa bibliothèque numérique personnelle. À la différence des tablettes tactiles, les liseuses utilisent principalement le papier électronique comme technique d'affichage ; elles offrent les mêmes qualités de lecture qu'un livre et bénéficient d'une autonomie largement supérieure à celle des tablettes.

    Le format numérique apporte certaines fonctionnalités dont la possibilité de transporter une bibliothèque entière avec soi, d'agrandir la taille des caractères, de rechercher des mots dans tout le texte, d'utiliser des fonctions de navigation hypertexte, de surligner des passages, d'ajouter des notes personnelles ou des marques-pages et de consulter un dictionnaire interne ou encore d'écouter le texte grâce à la synthèse vocale, de consulter internet et d'écouter des fichiers audio. En 2012 de nombreuses liseuses sont dotés d'un écran tactile et d'une connexion Wi-Fi.

    Source : wikipédia, 2013.

  5. Ebook

    Livre numérique ou livre électronique : c'est un livre édité et diffusé en version numérique, disponible sous forme de fichier, qui peut être téléchargé, stocké et lu sur un écran tel que celui d'un ordinateur personnel, d'une liseuse ou d'une tablette tactile.

  6. PDA

    Personal Digital Assistant ou Assistant numérique personnel : appareil numérique portable servant d'agenda, de carnet d'adresses et de bloc-notes. On les dote de clavier, avec des petites touches, d'écran tactile, associé alors à un stylet.

    Actuellement ce type d'appareil dispose aussi de fonctions bureautique et multimédia, peut surfer sur Internet et permet la géolocalisation et la téléphonie. On peut ainsi synchroniser ses données avec son ordinateur personnel via une connexion Wi-Fi.

    Source : wikipédia, 2013

  7. Playstation (PS3 et 4...)

    Console de jeu Sony :

    PS3 : processeur 4 GHz, mémoire de 2x256 Mo, HDD de 60 Go, lecteur Blu-ray/DVD/CD, nombreux ports (USB, port Ethernet, Bluetooth, HDMI, lecteur de carte SD...).

    PS4 : processeur 8 coeurs et processeur graphique, mémoire de 8 Go, HDD jusqu'à 1 To, lecteur Blu-ray/DVD/CD, 2 ports USB, port Ethernet, Bluetooth, sortie HDMI...

  8. Carte mère

    L'élément constitutif principal de l'ordinateur est la carte mère (en anglais « mainboard » ou « motherboard »). C'est une grande carte située dans le boîtier sous le clavier des pc portables (ou dans la tour ou dans le desktop des pc de bureau). Sur cette carte mère on retrouve le processeur (CPU), les barrettes de mémoire, des emplacements (slots) sur laquelle les autres cartes viennent s'enficher (carte son, carte graphique, carte réseau...) ainsi que les différentes prises pour branchements (USB, HDMI, FireWire, Ethernet, réseau...) pour connecter les périphériques externes à l'ordinateur.

  9. CPU

    Central Processing Unit. Ce processeur est le cerveau de votre ordinateur qui sert à traiter les informations binaires des processus de votre PC. Plus le processeur est rapide, plus votre ordinateur sera rapide. La vitesse des processeurs actuels varie de 2 à 3,6 GHz et les plus récents contiennent souvent un double coeur (dual core), nécessaire pour les systèmes d'exploitation comme Vista et Windows 7.

  10. Carte graphique

    Ce circuit spécialisé comporte aussi un processeur graphique (GPU) qui s'occupe de tout ce qui s'affiche à l'écran, en déchargeant le processeur de la carte mère (CPU) de calculs lourds. Il se branche sur le port interne PCIe.

    Ses performances sont fondamentales pour le PC, particulièrement pour assurer un affichage fluide dans les jeux vidéo en 3D, une faible consommation électrique, un niveau sonore peu élevé et l'utilisation de moniteurs 4K/UHD et WQHD et/ou de casques de réalité virtuelle. Parfois intégré à la carte mère pour minimiser les coûts, il est souvent installé sur une carte spécifique contenant de 2 à 8 Gb de mémoire RAM.

    Marques principales : AMD et Nvidia

  11. Carte son

    La carte de son sert à la production des sons du PC. Elle sont souvent stéréo et quatre points ou 5.1 pour accommoder les sons ambiophoniques des jeux ou films. Certaines sont amplifiées. Elle est équipée de ports du type jack pour un casque (out), un micro (in) ou une autre sortie audio.

  12. Carte réseau

    Cette carte sert à communiquer sur un réseau connecté, sur un HUB ou sur un switch.

  13. RAM

    Random Memory Access ou mémoire à accès direct. Ce type de mémoire vive est utilisé pour l'écriture et la lecture des différents processus de l'ordinateur. Les logiciels, leurs données (ou datas)... sont chargés en mémoire pour leur exécution. Plus vous avez de mémoire RAM, plus votre PC exécutera les logiciels aisément mais il sera aussi plus cher. Les RAM sont disposées sur de petites barrettes (les fameuses barrettes de mémoire) et s'effacent quand on éteint l'ordinateur. C'est pour cela qu'on utilise un disque dur qui ne s'efface pas à l'arrêt du pc. Dans les pc actuels on met de 2 à 8 Gb.

  14. Disque dur

    Appelé aussi HDD. C'est l'unité magnétique d'entreposage principal de données de votre ordinateur. Les logiciels, vos données et autres sont entreposées sur celui-ci. Ils sont habituellement de type IDE ou SCSI. IDE est utilisé pour les ordinateurs personnels et SCSI sur les serveurs.

    Certains disques durs dits « multimédia » permettent de stocker, d'y transférer ses photos, ses vidéos ou sa musique, puis de connecter celui-ci sur son téléviseur ou sa chaîne hi-fi pour les visionner ou les écouter.

    Il existe aussi des disques durs "réseau" (appelé NAS ou Network Access Storage), que l'on peut partager entre plusieurs ordinateurs en les connectant à un routeur et une connexion Ethernet ou une connexion sans fil via un réseau wi-fi. Une interface de gestion permet en général de configurer ses paramètres (droits d'accès, etc.) depuis son ordinateur. Les prix dépendent de leurs capacités (de 500 Go à 16 To).

    Certains fabricants proposent aussi des clouds « personnels » : ce sont des disques durs d'assez grande capacité (2 à 4 To) que l'on connecte à Internet une box. On peut y stocker ses documents, ses photos, ses films ou sa musique et les consulter à distance depuis un ordinateur, une tablette tactile ou un smartphone. Tout est donc enregistré chez vous mais vous devez assurer vous-même la sauvegarde des fichiers et vous n'êtes pas à l'abri d'un cambriolage.

  15. Mémoire Flash

    La mémoire flash est un compromis entre les mémoires de type RAM et les mémoires mortes. En effet, la mémoire Flash possède la non-volatilité des mémoires mortes tout en pouvant facilement être accessible en lecture ou en écriture. La mémoire flash est idéale pour de nombreuses applications (appareils photos numériques, téléphones cellulaires, imprimantes, assistants personnels (PDA), ordinateurs portables, baladeurs, clés USB, disque dur hybride...).

  16. Disque dur hybride

    Appelé aussi SSHD, ce type de disque dur combine :

    - un disque dur traditionnel magnétique (débit rapide pour les grands accès séquentiels)

    - et une mémoire flash (démarrage rapide càd absence de latence pour les petits fichiers accédés de façon aléatoire).

    Ce type de disque est tout particulièrement destiné aux ordinateurs portables.

    Grâce à cette combinaison, le SSHD cumule les avantages des disques HDD et SSD à savoir un coût de stockage bien moins élevé qu'un SSD et une grande rapidité en lecture/écriture.

    Les disques SSHD sont généralement un peu plus chers que les disques durs classiques mais bien moindres qu'un SSD. Ils sont constitués en général d'un SSD de 128 à 256 Go (en fonction de la taille totale du disque), le reste du disque étant un disque dur classique.

  17. CD-Rom

    Désigne soit l'unité de disque optique, compact, qui remplace maintenant les disquettes de 1.4 MB, soit le disque optique lui-même.

    Un CD-Rom peut contenir de 650 à 700MB de données, c'est-à-dire 500 à 600 fois plus qu'une disquette. Cela équivaut à environ 1h15 de musique ou environ 300 000 pages dactylographiées.

    Pour le stockage de données, ils sont maintenant remplacés par les DVD-R.

    Pour le stockage de musique on utilise encore les CD-R, appelés aussi CD-audio (CD-A), dans la plupart des lecteurs de salon et des auto-radios.

    Cependant dans les appareils récents, les branchements USB sont courants et permettent d'utiliser des clés usb, dont le coût de stockage est plus avantageux et l'usage plus facile.

    Le CD+G est un CD-A spécial qui contient des données graphiques mêlées aux données audio et utilisé le plus souvent pour le karaoké. Ces CD sont lisibles avec n'importe quel lecteur de CD Audio mais il n'est possible d'afficher les graphiques qu'avec un lecteur spécialisé.

  18. Blu-ray-Disc

    Appelé aussi BD. Les disques blu-ray (BD) disposent d'une capacité de 25 ou plus.

    Blu-Ray Recordable - BD-R

    Le disque Blu-ray ou Blu-ray Disc est un format de disque numérique breveté permettant de stocker et restituer des vidéo en Haute Définition. Enregistrable une fois : le disque Blu-Ray enregistré ne peut plus être modifier ou réenregistré (même principe que CD-R et DVD-R).

    Blu-Ray réinscriptible - BD-RE

    Les disques réinscriptibles Blu-ray sont dotés de la technologie SERL. La couche d'enregistrement retrouve une condition optimale à chaque cycle d'effacement, laissant ainsi un disque sans défaut pour l'enregistrement suivant (même principe que CD-RW ou DVD-RW).

    Blu-Ray 25 Go ou 50 Go

    Les disques Blu-Ray BD-R et BD-RE ont une capacité de 25 Go.

    De nouvelles technologies ont rendu possible les procédures de double couche, les données pouvant être stockées dans deux couches (double layer ou DL). De cette manière une capacité de mémoire de 50 Go est atteinte.

    M-DISC Blu-ray de 25 Go

    Ces disques sont compatibles avec n'importe quel graveur Blu-ray et conservent les données beaucoup plus longtemps.

    M-DISC Blu-ray de 100 Go

    Ces disques nécessitent un lecteur-graveur Blu-ray BD-XL qui peut enregistrer les données sur les 3 couches enregistrables.

    Récapitulatif :

    BD-R et BD-RE : 25 Go

    BD-R DL et BD-RE DL : 50 Go

    MDisc : 25 ou 100 Go

    Important !

    Les disques Blu-Ray et M-Disc Blu-Ray ne peuvent être gravés que par un graveur Blu-Ray spécifique, interne ou externe. Pour les disques Blu-Ray DL (double couche) le graveur doit être équipé par la fonction DL.

  19. CD-RW

    Disque optique compact ré-inscriptible càd qui permet d'y écrire plusieurs fois des données. Les CD-RW peuvent enregistrer de 650 à 700MB de données (musique, photos, documents...)

  20. DVD-Rom

    Appelé aussi DVD. Le lecteur est une unité de disque optique pour DVD ou Digital Video Disk. Majoritairement utilisé pour les films, il peut aussi contenir des logiciels, de la musique... Leur capacité de stockage va de 4,7 Go (gigaoctet) à 17 Go, c'est-à-dire 3500 fois plus qu'une disquette. Un DVD normal équivaut à 7 CD et environ 9h30 de musique. Un DVD double-couche (DL pour dual layer) équivaut à 13 CD et environ 17h30 de musique.

    Les disques Blu-ray (BD) dispose d'encore plus de capacité (25 ou 50 Go).

    NB : les DVD MDISC existent en capacité de 4,7 Go ; ils sont devenus moins chers et sont utilisés pour l'archivage numérique personnel de très longue durée (plus de 100 ans).

  21. DVD-RW

    Comme pour les CD-RW, cet unité peut réinscrire des données sur un disque DVD vierge.

    Même capacité qu'un DVD-Rom.

  22. Disquette

    Appelé aussi floppy disk, ce média magnétique est maintenant remplacé par les clés usb et les disques optiques compacts (CD, DVD, BD). Elle ont été fabriquées de 1987 jusqu'au début des années 2000.

    Leur capacité était seulement de 1.44 MB et pouvait être facilement endommagé par des sources magnétiques.

  23. cloud

    Le cloud (nuage en anglais) permet de stocker des documents, photos et vidéos en ligne (sur Internet). Ce système de sauvegarde très pratique permet d'accéder à tous vos documents quel que soit l'endroit où vous vous trouvez. Cependant la confidentialité et la sécurité des données n'est garantie que par votre identifiant et mot de passe !

    Plusieurs prestataires offrent un service gratuit (souvent 5 Go) mais si vous avez besoin de plus, il faut payer.

    Exemples : icloud d'Apple, Drive de Google, OneDrive de Microsoft, Coud Drive d'Amazon...

    Des entreprises indépendantes offrent le même type de services : Dropbox, Hubic, Box...

  24. Clé USB

    Une clé USB, appelée aussi stick USB est un support de stockage amovible contenant une mémoire flash (EEPROM) qui permet de transférer des données d'un ordinateur à un autre. Cette mémoire est ré-inscriptible, elle possède les caractéristiques d'une mémoire vive mais dont les données ne sont pas effacées lors d'une mise hors tension.

    Plus solide qu'un disque optique et qu'un disque dur (sans composant mécanique), ce type de mémoire fonctionne sur tous les systèmes d'exploitation et est Plug&Play (on peut débrancher la clé sans éteindre le pc). Aucune configuration n'est nécessaire : elle apparaît comme disque amovible dans l'explorateur. Contrairement au cloud, elle n'a pas besoin d'être connectée à Internet pour accéder aux données enregistrées sur la clé USB.

    Les clés actuelles ont des capacités de 1 à plus de 128 Go et disposent de la technologie usb 3.0.

    Leur prix est abordable, varie d'un modèle à l'autre (une clé de 64 Go peut ainsi coûter entre 30 et 45 €) mais dépend surtout de sa capacité et de sa rapidité. Attention au boîtier qui peut être gros et gêner un branchement au port d'à côté. Préférer les clés avec capuchon et voyant lumineux qui indiquent quand on peut les débrancher après éjection du système.

    Certaines clés contiennent aussi des logiciels portables càd fonctionnant sans installation sur le pc (sauvegarde des données, sécurisation, liens Internet...).

    La clé USB Ironkey est une clé ultra-sécurisée qui peut :

    - transporter les données, les mots de passe, les applications et le navigateur Web sans risque d'être piratée par des virus, des vers ou de simples voleurs car dans ce cas elle s'auto-détruit (destruction des données contenues en cas d'attaque brutale perçue par la clé) ;

    - conçue pour les normes militaires, elle reste étanche. Évidemment elle coûte beaucoup plus cher que les clés standard.

  25. Carte mémoire

    Mémoire-flash utilisée dans un appareil photo numérique (APN), un smartphone, certaines caméra... Les grandes marques ont développé chacune leur type : SD, MMC, XD, MD, MS... Les lecteurs, pc et imprimantes savent souvent lire plusieurs types.

  26. Clavier

    Utilisé pour :

    - taper les lettres, chiffres, caractères de ponctuation, certains accents, signes spéciaux et

    - comportant différentes commandes pour votre PC (ENTER, CTRL, F1...)

    - certains comportent des fonctions de fermeture, mise en veille, redémarrage de l'ordinateur

    - parfois d'autres fonctions (ouverture du tiroir pour CD-DVD, volume, touches multimédia...).

  27. Souris

    La souris fait bouger le pointeur sur l'écran pour sélectionner et indiquer les actions que vous désirez exécuter. Les anciennes sont mécaniques et les plus récentes sont optiques. Elles peuvent être avec fil ou sans fil (wifi) mais nécessitent alors des piles rechargeables ou non.

  28. Touchpad

    Pavé tactile utilisé comme dispositif de pointage sur les pc portable (remplace la souris).

  29. Scanner

    Ou numériseur : périphérique d'acquisition permettant de numériser des documents, c'est-à-dire de transformer un document papier en image numérique. Il existe également des scanners capables de numériser des supports particuliers tels que les diapositives.

  30. Webcam

    Cette petite caméra permet de retransmettre en direct des vidéos, sur votre pc et/ou sur un réseau (Internet... ou réseau interne à l'entreprise).

    Elle est souvent intégrée au pc portable (au dessus de l'écran) ou externe (pc de bureau). Un voyant témoin de fonctionnement montre parfois qu'elle est en train de fonctionner.

  31. Moniteur

    Pour l'affichage des données de l'ordinateur. Appelés aussi écrans, ils sont maintenant de type LCD. Les anciens écrans étaient des tubes cathodiques (CRT).

    Le prix dépend de leur dimension (la diagonale est exprimée en pouces), de leur définition (exprimée en pixels, par ex full HD = 1920 x 1080 pixels), de la classe d'énergie (plus ou moins consommateur d'électricité), de leur connectique, de l'intégration de hauts-parleurs ou non...

  32. Modem

    Sert à établir une connexion entre un ordinateur et une ligne téléphonique. Actuellement de type ADSL.

  33. Modem-routeur

    Appareil intégrant à la fois un modem et un routeur ; permet de connecter plusieurs machines à 1 seule connexion à internet.

    La majorité des box proposées par les fournisseurs d'accès à Internet sont d'ailleurs des modems-routeurs qui associent plusieurs types de réseaux, filaires (avec câble Ethernet) et sans-fil (Wi-Fi).

  34. Routeur

    Système matériel permettant la mise en réseaux de plusieurs ordinateurs.

  35. Port

    Emplacement pour une connexion, un branchement à un périphérique externe à votre ordinateur.

  36. USB

    Universal Serial Bus.

    Ce type de port est très utilisé car il permet de connecter les périphériques sans arrêter l'ordinateur. Est automatiquement détecté et configuré à l'aide du standard Plug&Play. Sa technologie a évolué : la version usb 1.0 avait une vitesse assez basse (env. 1,5 Mo/s) ; la version usb 2.0 offre un débit réel d'env. 40 Mo/s tandis que la nouvelle version usb 3.0 apparue en 2011 offre un débit de 5 Go/s. En 2013 la version 3.1 permet de doubler le débit à 10 Go/s. Elle est compatible avec les versions 2 et 3.0.

    Ces versions peuvent se reconnaître à la couleur interne du connecteur qui est bleue (usb 3), noir (usb 2) ou blanc (usb 1).

    A ne pas confondre avec la version usb type-C (qu'on abrège en usb-C) qui est plus petite et arrondie.

  37. HDMI

    Sigle signifiant « Interface Multimédia Haute Définition ». Il s'agit d'un standard de connexion numérique de grande qualité qui véhicule à la fois le son et l'image. Il est destiné au marché grand public. Le HDMI permet de relier une source audio/vidéo - comme un lecteur DVD ou Blu-ray, un ordinateur ou une console de jeu – à un dispositif compatible – tel un téléviseur HD ou un vidéo-projecteur. Ce type de connecteur permet également de passer des ordres de télécommande et de synchroniser les appareils pour faciliter la vie de l'utilisateur. Petit et pratique, il s'est maintenant généralisé et remplace la prise péritel. La norme HDMI 1.3 procure un flux audio de très haute performance — sans perte de qualité (lossless) tandis que la norme HDMI 1.4 est une évolution majeure car cette norme permet la transmission de la 3D full HD (1080p).

  38. FireWire

    FireWire est un peu comme un port USB mais plus rapide. Ils sont habituellement utilisés pour des caméras digitales, disques rigides externes et autres périphériques nécessitant une haute vitesse de transfert. Ces ports sont Plug&Play.

  39. Port vidéo

    Utilisé pour brancher une caméra, un écran numérique... Plusieurs types : composite, vidéo-S, DVI, HDMI, mini HDMI.

  40. Port LAN (local area network)

    Appelé aussi connecteur Ethernet et utilisé pour se brancher à un réseau LAN (local area network) ou à Internet par câble (via un modem, un routeur, un serveur...).

    En Belgique, il s'agit souvent d'un connecteur RJ45. Un réseau sans câble (wifi) s'appelle souvent WAN (wide area network).

  41. Plug&Play

    Ce standard à été ajouté pour permettre d'éliminer les configurations par cavaliers et les conflits causés par la mauvaise utilisations des ressources du PC. Les cartes sont détectées et configurées automatiquement par le bios Plug&Play et le système d'exploitation.

PrécédentPrécédentSuivantSuivant
AccueilAccueilImprimerImprimer Licence de documentation libre GNURéalisé avec Scenari (nouvelle fenêtre)
